K běžným znalostem výše uvedených absolventů školy patří základní uživatelské dovednosti při použití systémů CAD/CAM. V nedávné minulosti byla rozšířena výuka také o informace z oblasti rapid prototypingu.

Co se skrývá za tímto pojmem?

Jedná se o proces „zhmotnění“ tvůrčí myšlenky člověka do fyzického trojrozměrného modelu.

Jak to probíhá prakticky?

Žák zpracuje 3D objemový model podle zadání v Autodesk Inventoru Professional a data exportuje do souboru formátu STL.

Stručný další postup:

Data modelu jsou pomocí programu slic3r prusa virtuálně rozřezána do tenkých vrstev (např. tlustých jen 0,2 mm), výstupem tohoto procesu je datový soubor ve formátu „gcode“, který řídí všechny pohyby 3D tiskárny Prusa.

Poslední, výrazně časově nejdelší, etapou je vlastní 3D tisk. Škola má v současnosti na každém pracovišti k dispozici jednu 3D tiskárnu (Prusa i3MK2s, i3MK3 nebo CubePro Trio).

Pro konkrétní představu o jednotlivých etapách výroby prototypu předkládám případovou studii výroby modelu historického děla – kanónu (17. století).

Předloha děla

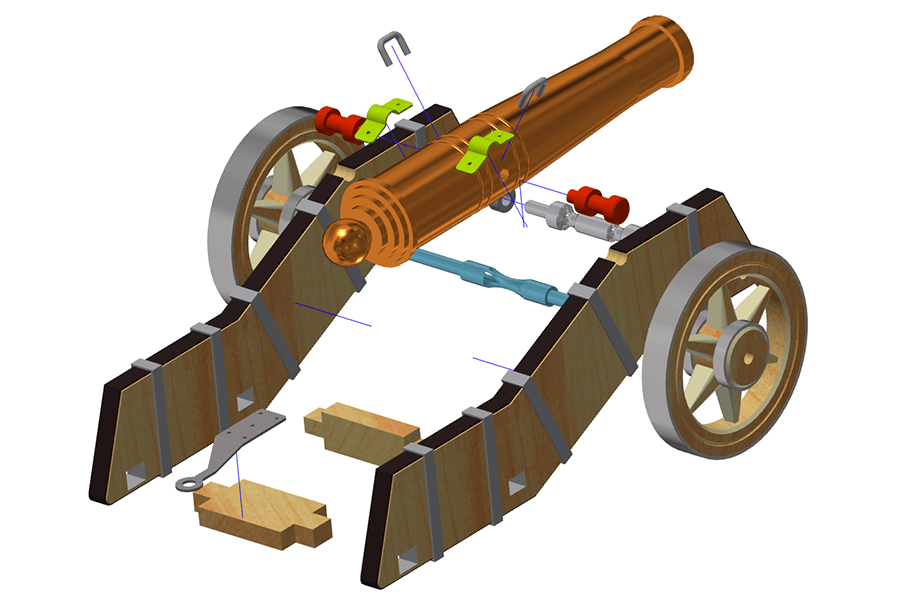

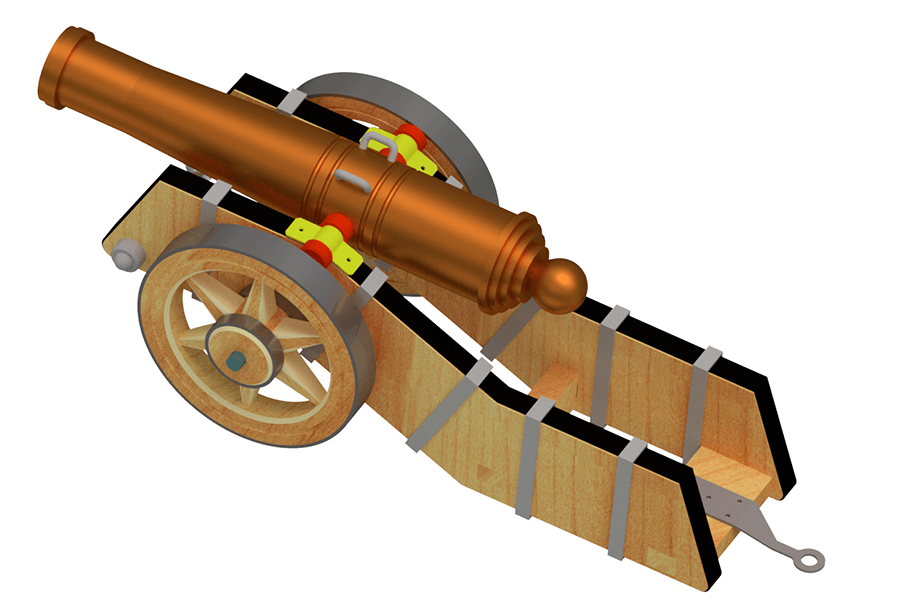

Záměrem studie bylo nejdříve virtuálně vymodelovat jednotlivé části děla (odhadnout tvar a rozměry, provést přibližný návrh), tyto sestavit do celku, vše v programu Autodesk Inventor Professional.

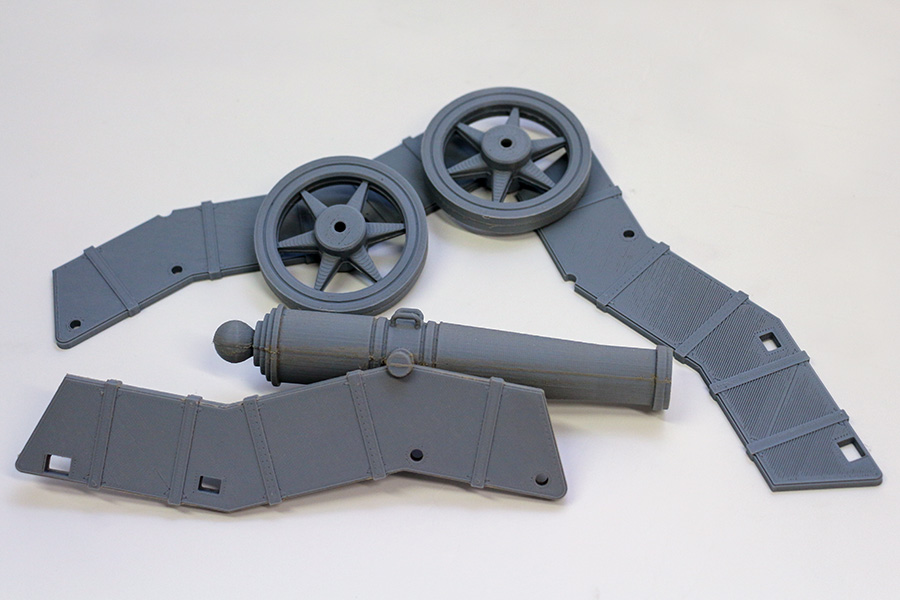

Další fází studie byla příprava jednotlivých modelů pro 3D tisk a nakonec vlastní provedení tisku. Pro představu:

Celkový čas tisku lze odhadnout na cca 14-15 hodin.

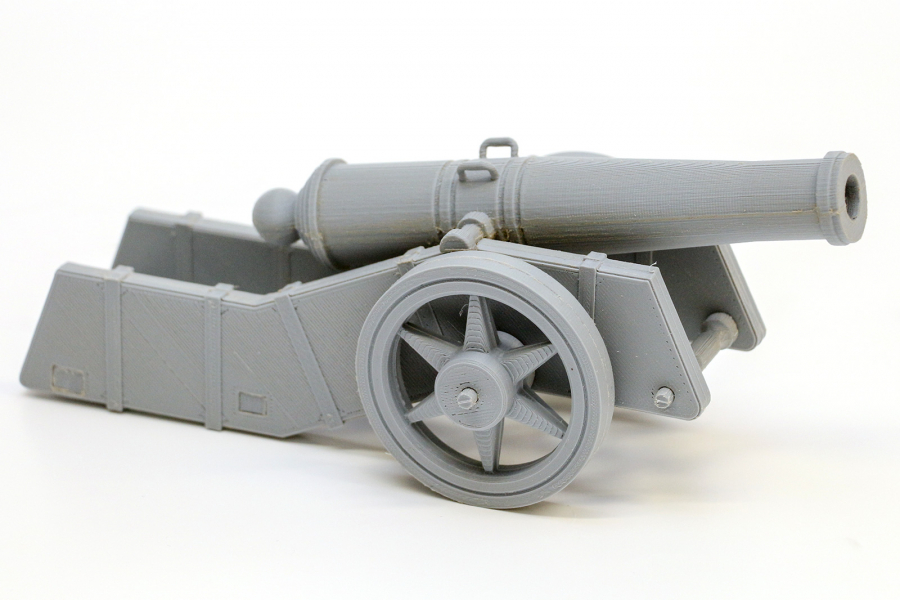

Na závěr je vhodné jednotlivé komponenty upravit, sestavit, slepit a případně provést jejich obarvení (viz úvodní obrázek). Tato část výroby modelu představuje mírně náročnou manuální operaci s požadavkem na pečlivost.

Máte 3D tiskárnu a chtěli byste si dělo také vytisknout?

Použijte naše níže uvedené STL soubory (příloha tohoto článku) jednotlivých dílů zcela zdarma. Pokud se do toho pustíte, budeme rádi, když nám pošlete pár fotografií a vět z vaší realizace. A pokud budete souhlasit, článek zveřejníme na našich stránkách.

Model děla - STL soubory (ke stažení)
